Eşdeğer Taban Kesme Kuvveti Nedir? β (Beta) Taban Kesme Kuvveti Büyütme Katsayısı Ne İşe Yarar?

Depreme dayanıklı yapı tasarımı dendiğinde akla ilk olarak demirler, betonlar ve devasa kolonlar gelir. Ancak işin mutfağına, yani bilgisayar ekranındaki o karmaşık analiz modellerine girdiğinizde, tüm bu devasa kütleyi ayakta tutan iki temel kavramla karşılaşırsınız: Taban Kesme Kuvveti ve ß Büyütme Katsayısı.

Peki, TBDY-2018 (Türkiye Bina Deprem Yönetmeliği) bu kavramların üzerine neden bu kadar titriyor? Gelin, ETABS gibi yazılımların arka planında dönen bu mühendislik matematiğini anlaşılır bir dille çözelim.

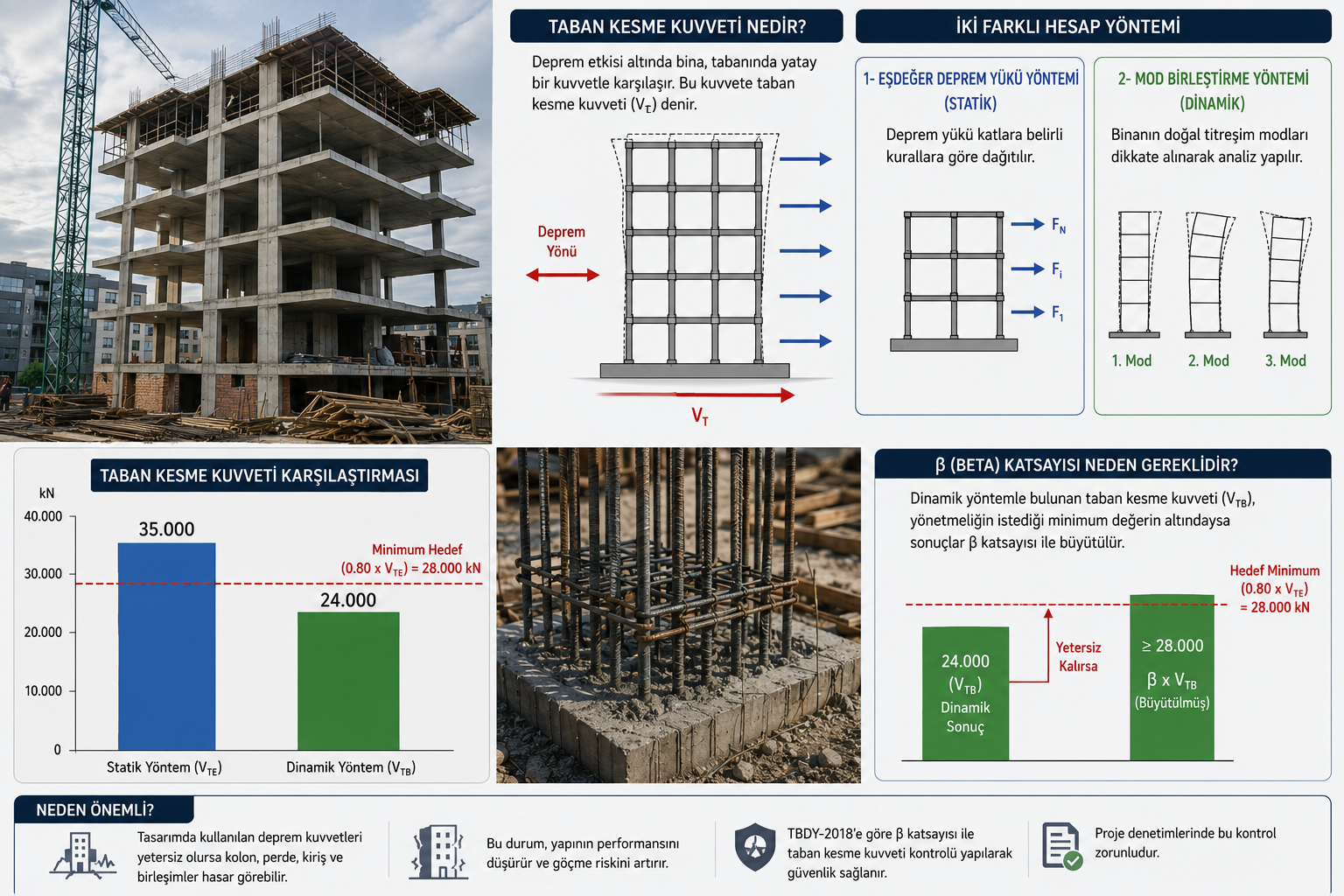

Eşdeğer Taban Kesme Kuvveti Nedir?

Bir binayı elinizle tabanından tutup, depremin ivmesiyle yatay olarak sarsmaya çalıştığınızı hayal edin. Binanın kütlesinden ve yeryüzünün ivmesinden dolayı elinize devasa bir karşı kuvvet gelecektir. İşte binanın temeline (tabanına) etki eden bu toplam yatay deprem yüküne Taban Kesme Kuvveti diyoruz.

Mühendislikte bu kuvveti hesaplamanın iki temel yolu vardır:

Eşdeğer Deprem Yükü Yöntemi (Statik Yöntem): Binanın sadece en basit haliyle sağa sola sallandığını varsayan,hesaplaması daha basit ve çoğu durumda daha muhafazakar sonuçlar verebilen bir yöntemdir.  Deprem kuvvetini sanki dışarıdan iten devasa bir el varmış gibi katlara dağıtır.

Mod Birleştirme Yöntemi (Dinamik Yöntem): Çok katlı ve asimetrik binalar deprem anında sadece sağa sola sallanmaz; burulur, kendi etrafında döner ve farklı katlarda farklı titreşimler (modlar) yaratır. Bu yöntem, binanın bu karmaşık dansını çok daha gerçekçi bir şekilde analiz eder.

İşte tam bu noktada bir sorun ortaya çıkar: Mod Birleştirme Yöntemi sonucunda elde edilen toplam taban kesme kuvveti, bazı durumlarda Eşdeğer Deprem Yükü Yöntemi’ne göre daha düşük çıkabilir.

Güvenlik Ağımız: ß Katsayısı Ne İşe Yarar?

TBDY-2018’e göre, Mod Birleştirme Yöntemi ile bulunan toplam taban kesme kuvveti, Eşdeğer Deprem Yükü Yöntemi ile elde edilen değerin belirli bir oranının altında kalamaz.

Bu nedenle gerektiğinde dinamik analiz sonuçları bir büyütme katsayısı (ß) ile ölçeklendirilir.

Peki Bu ßtE Katsayısı (Taban Kesme Kuvveti Büyütme Katsayısı) Nasıl Hesaplanır?

Formül aslında iki yöntemin birbiriyle kıyaslanmasından ibarettir:

                                                                    β = (γE × VtB) / VtE > 1

• VtE : Eşdeğer Deprem Yükü Yöntemi’ne göre hesaplanan toplam eşdeğer deprem yükü, yani taban kesme kuvveti.

• VtB : Modal hesap yöntemiyle ilgili deprem doğrultusunda elde edilen toplam deprem yükü.

• γE: Yönetmeliğin belirlediği hedef taban kesme kuvveti oranıdır. Eğer binanız düzenliyse (A1, B2, B3 düzensizliği yoksa) bu oran 0.80’dir. TBDY 2018’de Tablo 3.6’da tanımlanan A1, B2 veya B3 düzensizliklerinden en az birinin bulunması durumunda bu oran 0.90 alınır.

Sonuç olarak, eğer dinamik analiz sonucu, statik analizin %80'ini (veya %90'ını) karşılamıyorsa, aradaki fark kadar ilgili deprem doğrultusundaki analiz sonuçlarının, yönetmeliğin öngördüğü minimum taban kesme kuvvetini sağlayacak şekilde ölçeklendirilmesi gerekir.

ETABS'te Bu İşlem Yapılmazsa Ne Olur?

ETABS, SAP2000 gibi analiz programları, tanımlanan modele göre sonuç üretir. Ancak TBDY 2018 kapsamında gerekli taban kesme kuvveti kontrolü ve ölçekleme işlemlerinin mühendis tarafından ayrıca değerlendirilmesi gerekir.

Eğer bu adımı atlar ve analiz sonuçlarını olduğu gibi kullanırsanız:

• Binanın kolonlarına ve perdelerine etkiyen deprem yüklerini olduğundan daha düşük hesaplamış olursunuz.

• Bu düşük kuvvetlere göre eleman ve birleşim tasarımı yaparsanız, yapı deprem anında ihtiyaç duyacağı dayanım kapasitesine ulaşamayabilir.

• En hafif senaryoda projeniz belediye veya yapı denetim kontrol süreçlerinde revizyon alabilir; en kötü senaryoda ise yapının göçme riski dramatik şekilde artar.

Deprem mühendisliği sadece beton ve çelikten ibaret değildir; aynı zamanda bir risk yönetimi ve optimizasyon sanatıdır. Mod Birleştirme (Dinamik Analiz Yöntemi) yöntemi bize yapının gerçek davranışını gösteren harika bir haritadır; bu nedenle taban kesme kuvveti ölçekleme kontrolü, dinamik analiz sonuçlarının yönetmelik sınırları içinde kalmasını sağlayan kritik bir güvenlik kontrolüdür.

Projelerinizde "Scale Factor" değerlerini güncellemeyi unutmayın, binalarınız güvende kalsın!
